高壓氣淬真空爐控制系統的改造與應用

 　　高壓氣淬真空爐控制系統的改造與應用

　　對HVQ系列熱處理真空爐的控制系統進行局部硬件改造,分析并提出從PLC控制向計算機控制轉化的硬件改造思路和軟件設計過程,成功地實現了真空爐的計算機監測與控制.

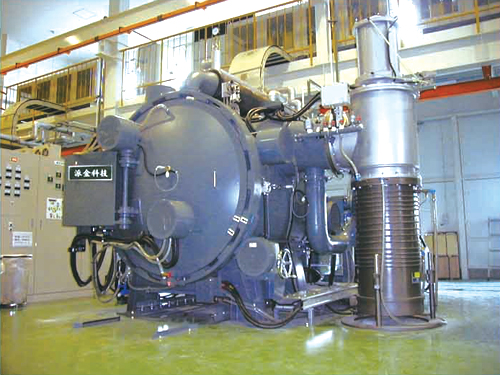

　　HVQ系列高壓氣淬真空爐主要用于工具、模具的光亮淬火、回火和真空銑焊,除具有一般的真空熱處理爐的性能外,最主要的特點是冷卻速度快,特別適用于較大截面的高速鋼、模具鋼零件的熱處理。其控制系統主要控制機械泵、羅茨泵、風冷電動機、磁調變壓器、變頻控制器等,采用可編程控制器PLC進行過程控制。隨著該系列產品用戶群的不斷增多,用戶對整套系統提出了更高的要求:1)能應對溫度的變化,在用戶設定的基礎上自行適度控制用于調整溫度的相關硬件,并具備一定的保護功能;2)能實時顯示真空爐各設備狀態,管理各個熱處理零件的溫度變化數據,分析合理的溫度參數;3)對熱處理過程進行實時監控(遠程),達到減少故障發生率,提高生產效率,改善工作環境等目的。本文針對上述用戶需求結合硬件改造,對PLC控制系統的數顯式真空測量儀、數顯式壓力控制儀、溫度控制顯示器、自動打點記錄儀等提出改造應用方案,對高壓氣淬真空爐進行計算機控制升級。
