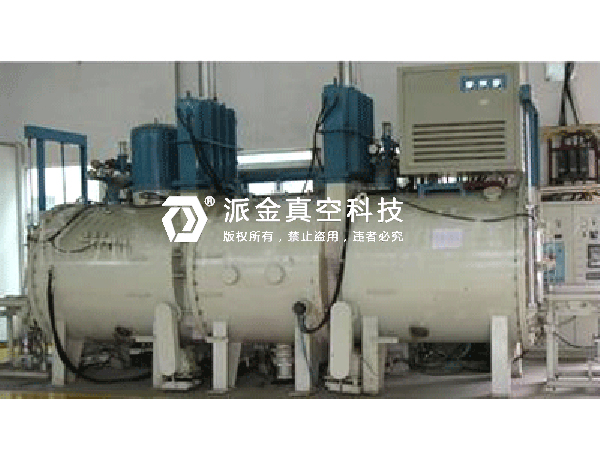

三室釬焊真空爐
產品名稱：三室釬焊真空爐
Name: Three-chamber vacuum aluminum brazing furnace
規格：詳見技術參數 /Specifications: Refer to technical parameters for details
用途 /use：
主要用于汽車散熱器，空調蒸發器，冷凝器，雷達網絡天線等鋁合金制品的真空釬焊。
It is mainly used for vacuum brazing of aluminum alloy products such as automobile radiator, air conditioning evaporator, condenser, radar network antenna and so on.
特點 /characteristic：
★ 托輥式料車運行系統
Running system of roller type material truck
★ 預熱室對工件提前預熱
Preheat the workpiece in advance
★ 方形/圓形加熱室設計,金屬反射屏，360度輻射加熱
Square / circular heating chamber design, metal reflector, 360 degree radiation heating
★ 多區獨立控溫、低溫對流加熱
Multi-zone independent temperature control, low temperature convective heating
★ 內/外循環冷卻方式
Internal / external circulation cooling mode
★ 抽氣口增加真空冷凝撲集器
Adding vacuum condensation and Collector at exhaust Port
★ 高真空機組恢復時間快
Fast recovery time of High vacuum Unit
★ 精確工藝控制獲得始終如一的產品重現性
Accurate process control achieves consistent product reproducibility
配置選擇/Configure select:
|
爐型結構： Furnace structure: |
臥式三室 /Horizontal three rooms 可設計流水線組合，多臺釬焊爐共用一套真空系統，爐外運輸系統 Can be designed assembly line combination, multiple brazing furnaces share a set of vacuum system, out-of-furnace transportation system |
||
|
爐門開啟方式： Furnace door opening mode： |
回轉式 Rotary |
平開式 Flat type |
|
|
鎳帶加熱元件與金屬隔熱屏合成結構 Synthesis structure of Ni Strip heating element and Metal Insulation screen 鉬加熱元件與金屬隔熱屏合成結構 Composite structure of Molybdate heating element and Metal Insulation screen |
|||
|
真空泵組和真空計； Vacuum pump set and vacuum gauge： |
進口 Imported |
高品質國產 High quality Made in |
|
|
真空度： Vacuum degree： |
高真空 High vacuum |
|
|
|
PLC: |
西門子 siemens |
歐姆龍 OMRON |
三菱 Mitsubishi |
|
溫控儀表 Thermostat meter： |
歐陸 EUROTHERM |
導電 Electric conduction |
|
|
熱電偶 : Thermocouple： |
N分度號 N score number |
||
|
記錄儀 : Grapher : |
有紙記錄儀 Paper recorder |
無紙記錄儀 Paperless recorder |
|
|
人機界面: Human-computer interface |
模擬屏 Analog screen |
計算機觸摸屏 Computer touch screen |
|
|
電器元件 Electrical component： |
高品質國產 High quality domestic |
施耐德 Schneider |
西門子 Siemens |
產品 規格/ Specifications：
注：特殊規格要求可根據客戶要求定制
Note: Special specification requirements can be customized according to customer requirements
以下參數可根據工藝要求調整，不作為驗收依據，具體以技術方案和協議為準
The following parameters may be adjusted according to the process requirements and shall not be used as the basis for acceptance, depending on the technical scheme and agreement.
|
參數/型號 Parameter/ Model |
PJ-GQ557 |
PJ-GQ669 |
PJ-GQ7711 |
PJ-GQ8812 |
PJ-GQ9916 |
|
有效熱區W×H×L Effective hot zone |
500×500×700 |
600×600×900 |
700×700×1100 |
800×800×1200 |
900×900×1600 |
|
裝載重量 （KG） load weight |
300 |
500 |
800 |
1200 |
2000 |
|
最高溫度 （℃） Max.temprature |
700 |
700 |
700 |
700 |
700 |
|
爐溫均勻性 （℃） Furnace temperature uniformity |
±5 |
±5 |
±5 |
±5 |
±5 |
|
真空度 （Pa） vacuum degree |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
|
壓升率 （Pa） Pressure rise rate |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|
適用介質 Applicable medium |
氮氣/氬氣 Nitrogen / argon |
氮氣/氬氣 Nitrogen / argon |
氮氣/氬氣 Nitrogen / argon |
氮氣/氬氣 Nitrogen / argon |
氮氣/氬氣 Nitrogen / argon |
|
氣冷壓強 （bar） Air cooling pressure |
≤2 |
≤2 |
≤2 |
≤2 |
≤2 |
|
冷卻工藝 Cooling process |
真空/分壓/微壓/正壓 Vacuum / partial pressure / micro pressure / positive pressure |
||||
|
冷卻速度 （min） cooling velocity |
1000 |
||||
