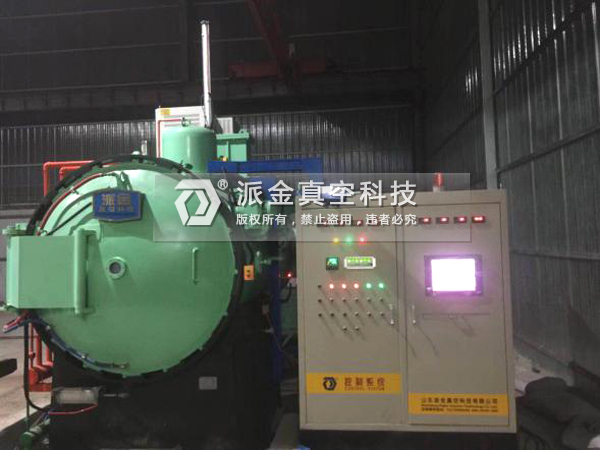

真空雙室臥式水淬爐
適用于鈦合金固溶處理，TC4、TC16、TC18等;鈹青銅固溶處理；鎳基、鈷基、高彈性合金3J1、3J21、3J53等固溶處理；核工業用材料17-4PH;不銹鋼類410等固溶處理
分享商品：
銷售電話：15318905266
真空雙室臥式水淬爐
產品名稱：真空雙室臥式水淬爐
Name: Vacuum double chamber horizontal water quenching furnace
規格：見技術參數
Specification: Refer to technical parameters
用途：適用于鈦合金固溶處理，TC4、TC16、TC18等;鈹青銅固溶處理；鎳基、鈷基、高彈性合金3J1、3J21、3J53等固溶處理；核工業用材料17-4PH;不銹鋼類410等固溶處理
Application: It is suitable for solid solution treatment of titanium alloy, TC4, TC16, TC18 and the like; solution treatment of nickel-based bronze; nickel-based, cobalt-based, high-elasticity alloy 3J1, 3J21, 3J53, etc. solution treatment; material for nuclear industry 17-4PH; stainless steel type 410 and other solid-solution treatment
特點 Characteristic：
爐體為臥式；雙室結構；全不銹鋼材料制作；
The furnace body is of a horizontal type, a double-chamber structure and a whole stainless steel material;
全金屬平加熱結構，爐溫均勻性好
All metal flat heating structure, good furnace temperature uniformity
制冷水槽5
Cooling water tank 5
配置選擇/Configure select:
|
爐門開啟方式： Furnace door opening mode： |
回轉式 Rotary |
平開式 Flat type |
垂直升降式 Vertical lifting type |
|
中間隔熱門 ：Middle septum hot： |
機械傳動 mechanical drive |
氣動 /pneumatic |
|
|
淬火介質 Quenchant： |
漿葉攪拌 Pulp blade stirring |
噴嘴噴射 Nozzle injection |
二者疊加 Superposition of the two |
|
石墨加熱元件與石墨氈復合屏合成結構； Synthesis structure of Graphite heating element and Graphite felt Composite screen 鉬加熱元件與金屬隔熱屏合成結構； The composite structure of Mo heating element and metal thermal insulation screen; 鎳鉻合金帶加熱元件與不銹鋼屏合成結構； Synthesis structure of Ni-Cr Alloy Strip heating element and stainless Steel screen |
|||
|
氣冷結構： Air-cooled structure： |
內置換熱器 Built-in heat exchanger |
外置換熱器 External heat exchanger |
|
|
真空泵組和真空計； Vacuum pump set and vacuum gauge： |
進口 Imported |
高品質國產 High quality Made in |
|
|
真空度： Vacuum degree： |
高真空 High vacuum |
中真空 Medium vacuum |
|
|
PLC: |
西門子 Siemens |
歐姆龍 OMRON |
三菱 Mitsubishi |
|
溫控儀表 Thermostat meter： |
歐陸 EUROTHERM |
導電 Electric conduction |
|
|
熱電偶 : Thermocouple： |
S型分度號 S-type dividing number |
|
|
|
記錄儀 : Grapher : |
有紙記錄儀 Paper recorder |
無紙記錄儀 Paperless recorder |
|
|
人機界面: Human-computer interface |
模擬屏 Analog screen |
計算機觸摸屏 Computer touch screen |
|
|
電器元件 Electrical component： |
高品質國產 High quality domestic |
施耐德 Schneider |
西門子 Siemens |
產品 規格/ Specifications：
注：特殊規格要求可根據客戶要求定制
Note: Special specification requirements can be customized according to customer requirements.
以下參數可根據工藝要求調整，不作為驗收依據，具體以技術方案和協議為準
The following parameters may be adjusted according to the process requirements and shall not be used as the basis for acceptance, depending on the technical scheme and agreement.
|
參數/型號 Parameter/ Model |
PJ-Q557 |
PJ-Q669 |
PJ-Q7711 |
PJ-Q8812 |
PJ-Q9916 |
|
有效熱區W×H×L Effective hot zone |
500×500×700 |
600×600×900 |
700×700×1100 |
800×800×1200 |
900×900×1600 |
|
裝載重量 （KG） Load weight |
300 |
500 |
800 |
1200 |
1500 |
|
加熱功率 （KW） Heating power |
100 |
130 |
270 |
360 |
480 |
|
最高溫度 （℃） Max.temprature |
1150/1350 |
1150/1350 |
1150/1350 |
1150/1350 |
1150/1350 |
|
爐溫均勻性 （℃） Furnace temperature uniformity |
±5 |
±5 |
±5 |
±5 |
±5 |
|
真空度 （Pa） Vacuum degree |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
4.0 E -1/ 6.7 E -3 |
|
壓升率 （Pa） Pressure rise rate |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
≤0.5 |
|
移送時間 （S） Transfer time |
≤10 |
≤10 |
≤15 |
≤25 |
≤30 |
|
冷卻氣壓 （bar） Cooling pressure |
2 |
2 |
2 |
2 |
2 |
|
洗爐氣體 Furnace washing gas（99.995％） |
N2/Ar |
N2/Ar |
N2/Ar |
N2/Ar |
N2/Ar |
