美國真空爐測溫系統傳感器實用中問題的解決及應用

 　　美國真空爐測溫系統傳感器實用中問題的解決及應用

　　美國真空爐用于測試溫度的傳感器為直徑6mm,測試溫度在1200℃左右的熱電偶,原裝使用的是進口型號熱電偶,價格昂貴購置時間長,我國目前沒有專門生產的廠家。一旦熱電偶損壞,通常情況下,只能用普通熱電偶去應付真空下的溫度測量,由于熱電偶比較細,又在高溫、高壓下工作,熱電偶極易損壞。為了解決這個問題,我們采用：第一、實體化結構及密封性極強的連接方式;第二、熱電偶外層保護管為剛玉和耐熱合金復合型保護管;第三、找出熱電偶測量端與保護管的理想間隙;這三種辦法,設計研發出適合美國真空爐測試溫度的傳感器。其使用方便,價格便宜,不僅替代了進口熱電偶,解決了常規熱電偶易損的問題,而且還可以獲得準確可靠的工藝溫度數據。

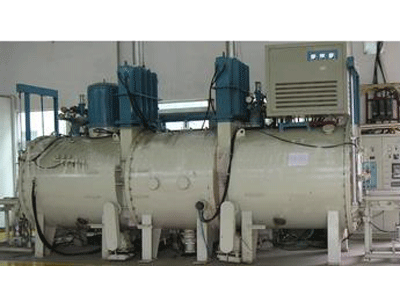

　　近年隨著真空冶金技術的發展,一些企業引進了進口設備———美國真空爐,這樣對高溫真空使用的熱電偶要求就越來越迫切,美國真空爐原裝使用的熱電偶型號,我國目前還沒有生產的專業廠家,傳統的辦法只能是用常規的熱電偶去應付高溫真空下的溫度測量,但熱電偶使用一段時間后,真空度就無法保證,壽命非常短暫。因?yàn)槊绹?guó)真空爐一般是以漏氣率來衡量系統真空度的變化,真空爐漏氣率直接影響產品質量和抽氣系統抽速配備,是真空爐重要指標之一。這樣就造成熱電偶的頻繁更換,不但浪費資金,而且延誤時間影響生產。因此,筆者根據美國真空爐的測試溫度及真空度指標,研究試制出美國真空爐使用的熱電偶,很好的解決了熱電偶的易損問題,并具有數據準確度高,使用壽命長等優點。美國真空爐的傳感器性能.熱電偶的真空密封性能美國真空爐是既要保證高溫,又要保證真空的系統,這就對熱電偶有嚴格的要求,如果熱電偶不能有可靠的密封性,那么真空爐就會漏氣,空氣將進入真空體系,真空度發生變化,一旦壓升率超過0·667Pa/h就會直接影響產品質量。
