真空爐自動控制系統簡介

 　　真空爐自動控制系統簡介

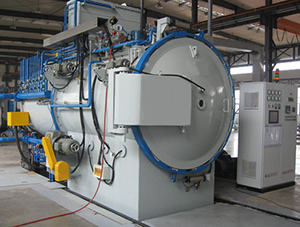

　　釬焊工藝過程的必要設備，其工作性能的優劣直接影響到釬焊產品的質量。真空爐系統主要由真空系統和加熱系統及有關控制設備組成。真空系統由機械泵、擴散泵、主路閥、旁路閥和高真空擋板閥等組成。機械泵為粗真空裝置，其動力源是三相交流電動機，高真空油擴散泵為高真空裝置，借助前級機械泵和油擴散泵及電爐加熱的作用完成高真空度要求的抽氣工作，均通過接觸器進行控制。加熱系統由加熱電源和加熱元件組成，加熱電源選用磁性調壓器，利用直流激磁電源實現無觸點帶負載的平滑無級調壓，其直流激磁電源由功率調控器控制，而功率調控器利用溫控!免趾過熱電偶檢測到的爐溫當前值與設定值之差，經PID運算，輸出直流信號，控制磁性調壓器中的磁飽和電壓，進而按溫控儀所設置的溫控曲線實現加熱電流和溫度的自動調控。真空護自動控制系統的控制目標是:可以實現自動1手動抽氣功能;儀表顯示真空度，并按照真空度的要求進行手動或自動控制釬焊過程的有關工作步驟;溫度采用溫控儀和熱電偶及觸發器實現自動微機程控和手動控制、數字顯示、自動記錄，超溫、斷水、斷偶自動報警，高溫室和中派室均為真空冷卻。
