真空熱處理爐MCGS組態軟件的組態方式

 　　真空熱處理爐MCGS組態軟件的組態方式

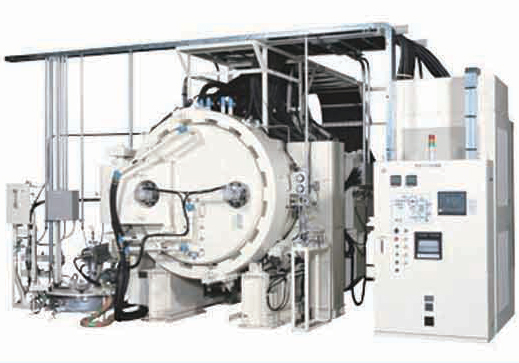

　　MCGS(MonitorandControlGeneratedSys2tem)通用組態監控系統是一套基于Windows9598MENT 2000平臺(或更高版本)的32位工控組態軟件,集動畫顯示、流程控制、數據采集、設備控制與輸出、網絡數據傳輸、雙機熱備、工程報表、數據與曲線等強大功能。它通過對現場數據的采集和處理,以流程控制、實時曲線、歷史曲線、報警處理和報表輸出等多種方式,向用戶提供解決實際工程問題的方案,在自動化領域有著廣泛的應用。因此在真空熱處理爐的電氣控制設計中選用了MCGS組態軟件。

　　一、MCGS組態過程實現的方法 MCGS用主控窗口、設備窗口和用戶窗口來構成一個應用系統的人機交互圖形界面。設備窗口通過設備構件驅動外部設備,將采集的數據送入實時數據庫,由用戶窗口組成的圖形對象與實時數據庫中的數據對象建立連接關系,以動畫的形式實現數據的可視化。

　　二、真空熱處理爐組態過程的設計

　　1、人機界面窗口設計 根據系統構成和工藝流程要求,確定系統需要 實時監控的對象,主要有: ①各個泵的啟、停控制;各個閥的開關控制;②擴散泵油溫的顯示和控制;③真空度的控制、顯示和爐內溫度的控制; ④系統運行過程的實時監控:主要是顯示泵、閥和真空計的工作狀態; ⑤報警:包括擴散泵油溫、羅茨泵壓力、真空室溫度及泵和閥的開關報警。 為此擬定所組建系統的工程框架和策略為:①3個用戶窗口:控制主窗、實時數據顯示、歷史數據顯示。 ②策略:啟動策略、退出策略、循環策略及一些用戶策略。

　　2、建立實時數據庫 按照系統中各個數據對象的特征,確定不同數 據類型的過程是建立實時數據庫的過程。如在真空熱處理爐中控制閥的數據對象類型應該是開關型。按系統的要求定義其他的數據對象。

　　3、動畫連接 通過設置用戶窗口的人機畫面中的各個器件,使這些器件與實時數據庫中的數據對象建立對應關系,達到用數據庫中的數據控制監控畫面上器件的動作,便可實現動畫連接。

　　4、設備的連接 在組態系統中,把外部設備(如PLC、擴散泵油溫表、真空室溫度表等)注冊到系統中,然后給這些設備登記驅動程序,再根據所對應的外部設備的類型和特征,設置相關的屬性,將設備的操作方法如硬件參數配置、數據轉換、設備調試等封裝在構件中,以對象的形式與外部設備建立數據的傳輸通道連接。通過通道連接,設備構件可以向?qū)崟r數據庫提供從外部設備所采集的數據,最終實現外部設備與監控系統的連接。

　　5、運行策略 通過對運行策略的定義,使系統能夠按照設定的順序和條件操作實時數據庫,控制用戶窗口的打開、關閉并確定設備構件的工作狀態等,從而實現對外部設備工作過程的精確控制及有序調度管理。

　　6、數據的顯示 在系統運行中需要記錄的數據,如擴散泵的油溫、真空室溫度的實時數據。則通過實時數據顯示和實時曲線,歷史數據顯示和歷史曲線來實現。

　　7、安全機制 為了保證在系統運行過程中的安全、穩定可靠,防止無權限人員進入工程監控系統,通過MCGS提供的安全機制,設置系統的操作權限,避免因為不相關人員的誤操作而造成不必要的損失。
